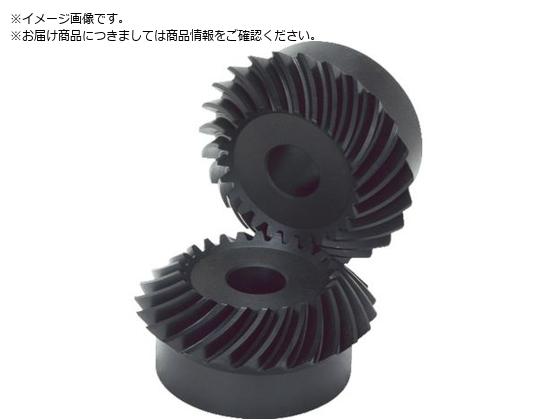

KHK スパイラルマイタ MMS4-30R グリーソン MMS4-30R

ＳＣＭ４１５材で歯面のみ焼入れした製品で、歯部以外は自由に追加工できます。

●モジュール：４●歯数：３０●基準円直径（ｍｍ）：φ１２０●組立距離（ｍｍ）：９５●穴径（ｍｍ）：φ２８●全長（ｍｍ）：５４．２８●歯幅（ｍｍ）：２５●形状：Ｂ３●ねじれ角：−３５●歯先円直径（ｍｍ）：φ１２４．７１●ねじれ方向：Ｒ●ボス径（ｍｍ）：φ１００●ボス長さ（ｍｍ）：２５●穴長さ（ｍｍ）：５０●歯数比：１●おさえ面径：７９．２９●歯車精度：ＪＩＳＢ１７０４：１９７８：４級●歯形：グリーソン●圧力角：２０°●熱処理：浸炭焼入れ（歯部のみ）●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴（Ｈ７）●追加工可否：防炭部は追加工可能●ＳＣＭ４１５●１個の販売でありセット販売ではございません。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はサポート＆ヘルプをご参照ください。
