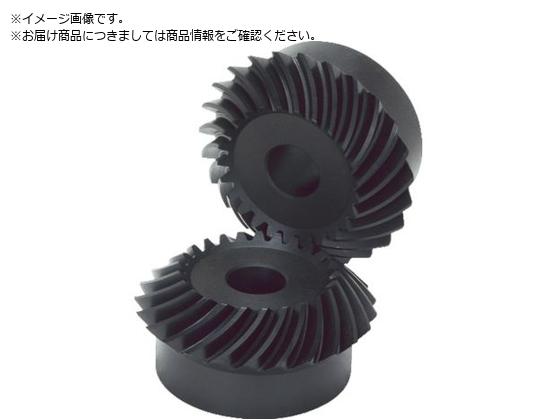

KHK スパイラルマイタ MMS3-25R グリーソン MMS3-25R

ＳＣＭ４１５材で歯面のみ焼入れした製品で、歯部以外は自由に追加工できます。

●モジュール：３●歯数：２５●基準円直径（ｍｍ）：φ７５●組立距離（ｍｍ）：６０●穴径（ｍｍ）：φ２０●全長（ｍｍ）：３７．５７●歯幅（ｍｍ）：２０●形状：Ｂ３●ねじれ角：−３５●歯先円直径（ｍｍ）：φ７８．７７●ねじれ方向：Ｒ●ボス径（ｍｍ）：φ６５●ボス長さ（ｍｍ）：１７．５●穴長さ（ｍｍ）：３３●歯数比：１●おさえ面径：３９．４３●歯車精度：ＪＩＳＢ１７０４：１９７８：４級●歯形：グリーソン●圧力角：２０°●熱処理：浸炭焼入れ（歯部のみ）●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴（Ｈ７）●追加工可否：防炭部は追加工可能●ＳＣＭ４１５●１個の販売でありセット販売ではございません。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はサポート＆ヘルプをご参照ください。
